Construction
d'un petit four électrique
Céramique de 64 litres par Pascal
André
Photos
2ème partie
Fabrication des
résistances et montage...
Pascal & Chantal
ANDRÉ - 31570 Ste Foy D'aigrefeuille
(près de Toulouse - FRANCE)
Détails

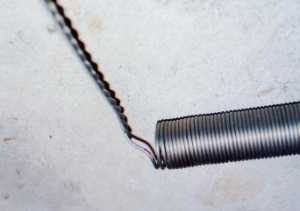

d'une résistance boudinée
:
- Fil en
Kanthal A1 dia 2,4 mm
- Sortie
torsadée
double
- Spires
avant étirage

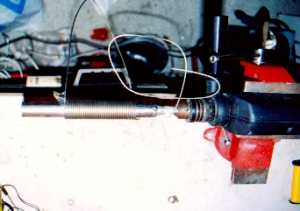

Dispositif de
boudinage :
-
Étau (en rouge, vu de
dessus)
-
Perceuse à variation de vitesse
électronique
-
Mandrin de boudinage dia 21mm avec
réduction
-
Résistance après boudinage
(sur mandrin)
- Fils
de sortie avant torsades

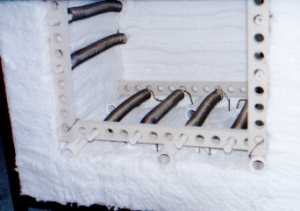

Montage
des résistances dans le coffre du
four :

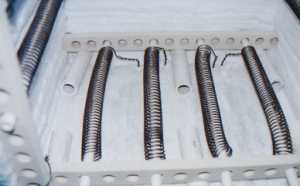

Elles
sont enfilées sur des tubes
céramiques en alumine (à
80%)

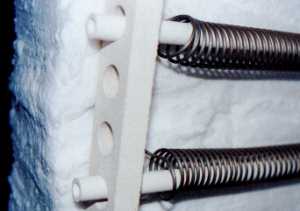

Les
tubes sont maintenus par des bandes
perforées découpées
dans des plaques réfractaires en
cordiérite.
En paroi, les
tubes sont maintenus par des bandes
perforées en cordiérite
disposées verticalement à
l'avant du four et Ils sont directement
fixés dans la paroi en fibre à
l'arrière.
Les bandes
perforées sont maintenues verticales
par appui du chapeau sur le coffre lors de
l'assemblage du four.

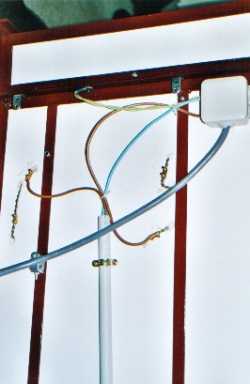

Cablage externe
:
Les sorties
torsadées des résistances sont
reliées entre elles en montage
série.
Le four
possède 10 résistances de
330Watts / 23Volts chacune.
Les connections sont
assurées par des dominos
dénudés de leur isolant et sont
reliées par du fil de cuivre de
section 6mm² passé dans de la
gaine IRO.

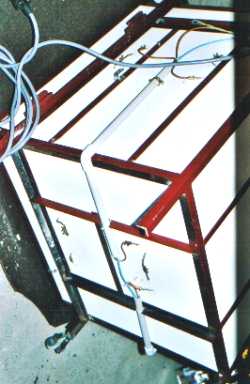

Un
coté du four où sont
visibles 3 pattes de fixation. Elles
serviront à tenir une plaque
d'isolant 6mm destinée à
protéger la zone où sont les
sorties torsadées et les
connections.
Un fil
jaune et vert relie le bâti
métallique à la terre pour
assurer la protection des
personnes.
