Construire
une petite tournette électrique
par
Smart.Conseil
|
-
-
-
-
-
-
-
- Tournette
:
-
- Cet instrument est
indispensable au céramiste, qu'il soit
décorateur ou émailleur. Il permet de
faire tourner les pièces pour réaliser
des filets, bandes, décors au rouleau, mais
aussi pour appliquer l'émail par
pulvérisation sur des pièces rondes. La
tournette traditionnelle manuelle demande une grande
agilité pour coordonner le mouvement des mains
qui sont alors toutes deux occupées, l'une pour
faire tourner la girelle de la tournette et l'autre
pour pulvériser ou peindre. Maintenir l'allure
et compter le nombre de tours est un exercice pas
toujours facile dans ces conditions.
-
- La tournette
électrique permet plus de confort, de
liberté et de régularité dans le
travail, sa vitesse peut être
réglée constante et l'utilisateur
dispose alors de ses deux mains pour se consacrer
à l'émaillage ou au
décor.
-
- L'exemple qui suit est
basé en quasi-totalité sur de la
récupération. Si vous êtes bon
bricoleur vous pourrez ainsi disposer de ce
matériel d'amateur tout à fait
appréciable pour un investissement très
modique voire même gratuit si vous êtes un
fin récupérateur.
-
- Risques
électriques et type d'alimentation
:
-
- Pour éliminer les
risques électriques par défaut
d'isolement en travaillant en milieu humide, il vaut
mieux que cette tournette fonctionne en basse tension.
Pour cela le modèle décrit
ci-après est basé sur une alimentation
en courant continu +5 Volts et +12 Volts fourni par un
bloc d'alimentation ventilé
récupéré sur un vieil ordinateur.
Ce bloc est installé à bonne distance du
poste de travail et permet un fonctionnement de la
tournette en toute sécurité pour son
utilisateur. La puissance admissible par ce type
d'alimentation est parfaitement compatible avec
l'utilisation envisagée dans cet
exemple.
-
- Identification des fils
de sortie sur le bloc d'alimentation :
-
- - Les fils de sortie de
couleur noire sont les communs
- - Les fils de sortie de
couleur rouge sont le +5 Volts continu
- - Les fils de sortie de
couleur jaune sont le +12 Volts continu
-
- Shunter ces fils par
couleur en les réunissant avec des dominos
distincts.
- Les autres sorties de
couleur bleue et blanche (-5 Volts et -12 Volts) ne
seront pas utilisées, les supprimer ou les
neutraliser pour les mettre hors de
portée.
- Supprimer le switch
d'allumage (bouton poussoir qui met l'ordinateur en
route) et placer un cordon d'alimentation 230 Volts
alternatif monophasé directement sur les
entrées du bloc. Attention le bloc dispose
souvent d'un commutateur 115 Volts/ 230 Volts, veiller
à ce qu'il soit bien réglé sur
230 Volts.
-
- Moteur de la tournette
:
-
- Toujours basé sur le
principe de la récupération, le moteur
utilisé dans l'exemple est un moteur
d'essuie-glace de voiture. Ce type de moteur est
généralement doté de deux
entrées de courant commutables pour obtenir la
grande ou la petite vitesse. L'alimentation normale de
ce moteur est du courant continu 12 volts.
-
- Il sera donc possible en
commutant le courant d'alimentation sur l'une ou
l'autre des deux entrées d'obtenir deux
vitesses distinctes. Mais il sera aussi possible
d'envoyer en alimentation des courants continus de
tension différentes (+12 Volts ou +5 Volts)
fournis par le bloc d'alimentation d'ordinateur, ce
qui multipliera les possibilités de
réglage.
-
- Dans l'exemple qui suit, la
tournette est exclusivement destinée à
l'émaillage. La vitesse la plus lente
recherchée a été obtenue en
utilisant l'entrée petite vitesse du moteur
d'essuie-glace et le courant continu +5 Volts. Un
commutateur (va et vient) à été
placé sur les sorties +5 Volts et +12 Volts du
bloc d'alimentation d'ordinateur, permettant ainsi
d'obtenir une seconde vitesse plus
élevée avec le +12 Volts.
-
- Vitesses obtenues sur
l'entrée "petite vitesse" du moteur
d'essuie-glace:
-
- Alimentation +5 Volts : 14
tours par minute
- Alimentation +12 Volts : 32
tours par minute
-
- Type de moteur
d'essuie-glace utilisé : Ford escort (facile
à se procurer chez un revendeur de
pièces autos d'occasion ou encore mieux chez un
ferrailleur)
-
- L'alimentation du moteur en
courant 5 Volts est sans risque pour celui-ci, et pour
le bloc d'alimentation.
-
-
-
-
-
-
- Principe de la
construction :
-

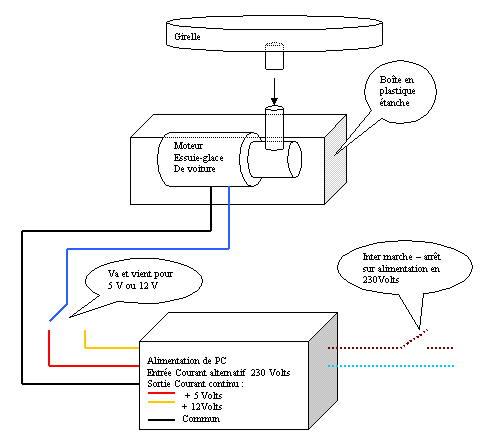

- Le schéma suivant
montre ce principe :
-
-
-
 -
-
- La girelle sera
composée d'un disque de bois ou de métal
léger accouplé sur l'axe de sortie du
moteur d'essuie-glace. Les moteurs d'essuie-glace sont
généralement munis de 3 pattes de
fixation (avec vis de 7), ce qui permettra de les
fixer facilement à l'intérieur de la
boîte en plastique (genre boîte de
cône pyrométriques Degussa-Cerdec). Le
couvercle de la boîte sera rendu étanche
par un ruban adhésif.
L'étanchéité de l'axe de sortie
pourra être assurée par un joint à
lèvre en caoutchouc ou par recouvrement total
de l'ensemble par un récipient posé et
centré à l'envers sur la girelle
(exemple : petite bassine ronde recouvrant l'ensemble
et le protégeant du ruissellement de
l'eau).
-
- Un interrupteur pourra
être placé au sol pour permettre la
commande au pied de la tournette.
-
- Une multitude d'astuces
peuvent vous permettre d'utiliser à votre guise
le principe qui vient d'être
présenté sur cette page.
-
-
-
-
-
-
-
- Smart2000.fr
©
Septembre 2003
-
