- Introduction :
-
- Ce logiciel est
réalisé à partir d'un tableau
Excel
(resistance_2003.xls,
23 Ko),
l'ordinateur qui a servi à le composer est
soumis à un antivirus mis à jour
automatiquement par internet.
- Pour éviter
d'endommager les données inscrites dans le
tableau Excel, celui-ci à été
écrit en protection par mot de passe et ne peut
pas être modifié par inadvertance.
- Vous pouvez l'utiliser
sans problème, seules les cases avec la bordure
rouge acceptent les valeurs variables
nécessaires à vos
calculs.
-
- EXEMPLE
ILLUSTRÉ :
-
- Afin de permettre au plus
grand nombre de réaliser leurs projets, les
principaux alliages disponibles en fils boudinables
ont été intégrés dans les
possibilités de calcul (voici des extraits de
la page de calcul, ce sont des images et non un
tableau fonctionnel) :
-
-

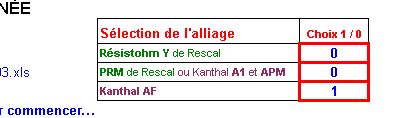

- Vous devez
sélectionner le type d'alliage en mettant un "
1 " dans la case correspondante.
-

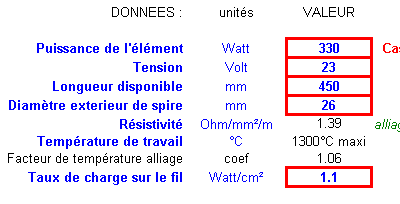

- Vous devez ensuite porter
dans les cases rouge ci-dessous la puissance
désirée pour l'élément, le
voltage d'alimentation, la longueur et le
diamètre externe de l'élément, et
le taux de charge en Watts/mm² sur le fil.
-
- Dans l'exemple suivant
l'élément est en alliage Kanthal AF, il
devra avoir une puissance de 300 Watts et sera
alimenté en 23 Volts (10 de ces
éléments seront branchés en
série en 230 Volts en final). La longueur
disponible dans le four pour installer
l'élément est de 450 mm et on souhaite
que la résistance boudinée ait un
diamètre externe de 26 mm. Le taux de charge
représente la puissance émise par
mm² de la surface du fil boudiné. Cette
valeur doit toujours être la plus basse possible
pour assurer la longévité des
éléments ( valeur comprise entre 1,0 et
1,8 pour des éléments montés sur
tubes). Ici on recherche un taux très bas de 1
watt/mm².
-
-
-
-
-

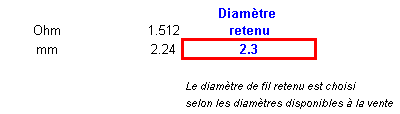

- Le tableau ci-dessous
indique un diamètre calculé de 2.24 mm,
hors ce diamètre n'existe pas dans le commerce.
Vous devrez indiquer dans la case rouge la valeur la
plus proche du fil dont vous disposez, ici 2,3 mm
:
-
-
-
-
-

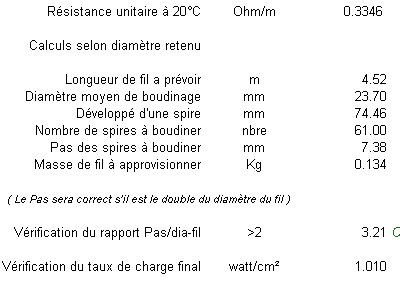

- En finale après
avoir "tatonné" vos valeurs pour affiner vos
chiffres, le tableau pourra vous fournir la longueur
de fil à prévoir, ici 4,52 mètres
par élément sans prendre en compte les
sorties nécessaires au branchements (Voir
tableau ci-dessous).
- Le calcul donne les
caractéristiques de l'élément
boudiné seul, vous devrez rajouter le fil
nécessaire aux sorties de résistances
(longueurs de fil qui permettent de joindre la
résistance boudinée à la
connection d'alimentation électrique
située à l'extérieur du four,
à réaliser torsadées ou avec un
fil plus gros (soudé) de façon à
réduire l'effet résistif de ces parties
qui doivent rester les plus froides
possibles).
- Vous devrez donc ajouter la
longueur nécessaire pour ces sorties
torsadées. Attention les sortie doivent
être torsadées ou réalisées
avec du fil beaucoup plus gros (et soudée dans
ce cas) sinon leur valeur Ohmique s'ajoutera à
celle de la partie boudinée et votre
élément sera moins puissant que
prévu.
-
- Le tableau vous indera
également le nombre de spires que vous
obtiendrez en boudinant au diamètre
prévu. Ici il indique 61 spires, c'est
aproximativement ce que vous obtiendrez si vous
boudinez vos 4,52 mètres de fil en 2,3 mm de
diamètre sur un tube d'acier 15x21.
-
- Vous disposerez
également de la masse de fil nécessaire
pour cet élément (sans les sorties !!
attention), cela vous donnera une idée de la
quantité de fil à approvisionner. Les
alliages pour résistances sont toujours vendus
au kg. Ici le tableau vous indique qu'il faudra 0.134
kg de fil pour la partie boudinée de votre
élément. Si vous avez 10
éléments de la sorte à fabriquer
cela fera 1.34 kg, donc en approvisionnant 2 kg de ce
fil vous devriez "faire le tour" en comptant les
sorties.
-
- Vous aurez aussi un calcul
du rapport du pas des spires sur le diamètre du
fil qui doit toujours être supérieur
à 2 pour un montage sur tube, ici le tableau
indique 3.21n c'est parfait !
-
- En finale le tableau vous
donnera le taux de charge final de votre
élément. Ici il donne 1,01 pour une
recherche de 1,00 initialement, c'est
excellent.
-
-
-
-
-
- Si vous rencontrez des
difficultés pour exploiter ce document, merci
de me le signaler par e-mail à l'adresse
indiquée au bas de cette page. Pour
télécharger le document cliquer sur le
lien ci-dessous :
-
-
-
-
